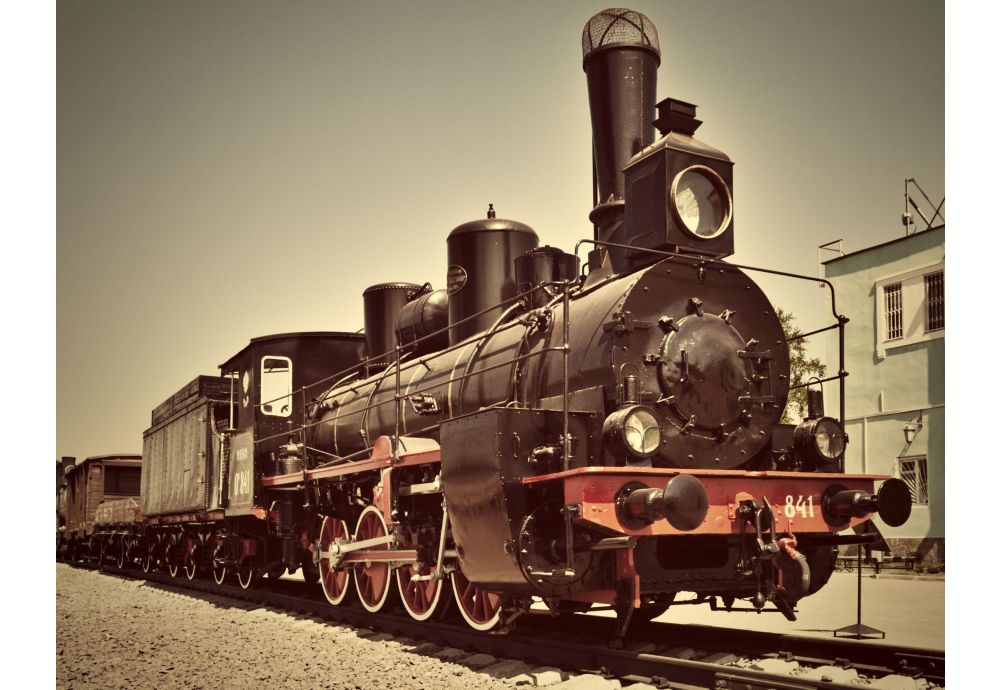

Λέβητας ατμομηχανής

21 Ιουλίου 2026 Edited Φόρτωση... 3175 view(s) 1 min read

Η ιστορία της ατμομηχανής

Οι πρώτες ατμομηχανές ήταν σταθερές και λειτουργούσαν με χαμηλή πίεση. Ο James Watt βελτίωσε τον σχεδιασμό του Newcomen, προσθέτοντας έναν ξεχωριστό συμπυκνωτή, και ανέπτυξε ισχυρότερες και αποδοτικότερες λύσεις, όπως οι φορητές ατμομηχανές. Καθώς βελτιωνόταν η κατασκευή των λεβήτων, ιδιαίτερα μετά την εμφάνιση του κινητού λέβητα, πειραματίστηκε με ατμό υψηλότερης πίεσης, ικανό να κινεί απευθείας το έμβολο. Έτσι άνοιξε ο δρόμος για πιο συμπαγείς μηχανές, οι οποίες μπορούσαν να παρέχουν ελκτική ισχύ σε ατμομηχανές. Ο ίδιος ο Watt κατοχύρωσε το 1794 δίπλωμα ευρεσιτεχνίας για μια ατμομηχανή.

Ήδη πριν από τη χρήση της ατμοκίνησης ήταν γνωστό ότι τα άλογα μπορούσαν να έλκουν βαρύτερα φορτία πάνω σε ανθεκτικές ξύλινες τροχιές απ’ ό,τι σε ανώμαλους δρόμους. Σε ορισμένες περιοχές, ιδιαίτερα κοντά σε ορυχεία, αυτές οι τροχιές χρησιμοποιούνταν ήδη και σύντομα τα άλογα αντικαταστάθηκαν από τις νέες ατμομηχανές. Οι σιδηρόδρομοι αναπτύχθηκαν αρχικά για να διευκολύνουν τη μεταφορά πρώτων υλών και έτοιμων προϊόντων, αλλά απροσδόκητα κέρδισαν και το επιβατικό κοινό. Στο Ηνωμένο Βασίλειο, κατά το πρώτο μισό του 19ου αιώνα, οι σιδηροδρομικές ατμομηχανές εξελίχθηκαν ραγδαία: τη δεκαετία του 1830 υπήρχαν λιγότερα από 100 μίλια σιδηροδρομικών γραμμών, ενώ έως το 1860 είχαν ξεπεράσει τα 10.000.

Την ίδια περίοδο κατασκευάστηκαν πολλά ατμοκίνητα οχήματα, όπως οδοστρωτήρες, ατμοκίνητοι ελκυστήρες, ακόμη και ατμόπλοια. Ωστόσο, κανένα από αυτά τα ατμοκίνητα οχήματα δεν απέκτησε ποτέ την ίδια δημοτικότητα με τη σιδηροδρομική ατμομηχανή.

Πώς λειτουργεί ο λέβητας μιας ατμομηχανής;

Η βασική κατασκευή των λεβήτων ατμομηχανών παρέμεινε ουσιαστικά αμετάβλητη σε όλη την εποχή της ατμοκίνησης, ενώ σχεδιαστικές τροποποιήσεις και πρόσθετα εξαρτήματα αύξησαν την απόδοση και βελτίωσαν την ασφάλειά τους. Οι λέβητες ατμομηχανών είναι αεριαυλωτοί λέβητες.

Θερμά καυσαέρια

Αυτό σημαίνει ότι η φωτιά παράγει θερμά καυσαέρια, τα οποία διέρχονται μέσα από ένα σύστημα οριζόντιων αεριαυλών του λέβητα, εξού και ο όρος οριζόντιος άξονας του κυλινδρικού σώματος, και μεταδίδουν θερμότητα στο νερό που περιβάλλει τους σωλήνες μέσα στο κέλυφος του λέβητα. Στον λέβητα της ατμομηχανής παράγεται ατμός, ο οποίος ανεβαίνει προς το επάνω μέρος, όπου μια ρυθμιστική βαλβίδα ελέγχει τη ροή του προς τους κυλίνδρους.

Ατμός εξαγωγής

Αφού εκτελέσει έργο στα έμβολα, ο υπολειπόμενος ατμός εξαγωγής περνά στον καπνοθάλαμο και στη συνέχεια στον σωλήνα εξαγωγής. Ο σωλήνας εξαγωγής αποβάλλει τον ατμό προς τα έξω. Με αυτόν τον τρόπο δημιουργείται μερικό κενό, το οποίο αναρροφά αέρα μέσω της εστίας και ενισχύει την καύση.

Αρχικά, ο ατμολέβητας της ατμομηχανής τροφοδοτούνταν με στερεό καύσιμο, κυρίως άνθρακα, που τοποθετούνταν χειροκίνητα με φτυάρι στην εστία ή στον καπνοθάλαμο. Αργότερα εισήχθησαν αυτόματα συστήματα τροφοδοσίας. Η παροχή νερού στον λέβητα της ατμομηχανής εξασφαλίζεται από εγχυτήρες, οι οποίοι λειτουργούν με βάση την εισαγωγή ατμού εξαγωγής. Μια δέσμη ατμού διοχετεύεται στο νερό, δημιουργώντας αρκετή δύναμη ώστε ο ατμός να εισέλθει στον λέβητα της ατμομηχανής μέσω μιας μονόδρομης ρυθμιστικής βαλβίδας.

Για την επιφάνεια του δαπέδου της εστίας ή του καπνοθαλάμου μπορείτε να χρησιμοποιήσετε τη θερμοανθεκτική τσιμεντοκονία δαπέδου.

Σωλήνες λέβητα

Οι πρώτες ατμομηχανές λειτουργούσαν παράγοντας κορεσμένο ατμό, ο οποίος συγκεντρωνόταν στο επάνω μέρος του λέβητα της ατμομηχανής και διοχετευόταν απευθείας στους κυλίνδρους μέσω του κύριου αγωγού ατμού.

Αργότερα, ο σχεδιασμός τροποποιήθηκε ώστε αυτός ο κορεσμένος ατμός να θερμαίνεται ξανά, απομακρύνοντας το νερό και αυξάνοντας τη θερμοκρασία του. Η διαδικασία αυτή ονομάζεται υπερθέρμανση.

Ατμομηχανή με υπέρθερμο ατμό

Οι υπερθερμαντήρες εισήχθησαν στις αρχές του 20ού αιώνα και αποτέλεσαν θεμελιώδη αλλαγή για την ατμομηχανή. Ένας υπερθερμαντήρας αποτελείται από τον συλλέκτη υπερθερμαντήρα, τον ατμοθόλο, τους σωλήνες των στοιχείων υπερθέρμανσης και αρκετούς ακόμη αεριαυλούς.

Ο συλλέκτης του υπερθερμαντήρα δέχεται τον ατμό που παράγεται από τον κύριο αγωγό ατμού, ενώ οι πρόσθετοι σωλήνες διοχετεύουν τον ατμό μέσα από τους σωλήνες των στοιχείων υπερθέρμανσης για περαιτέρω θέρμανση, αυξάνοντας την ισχύ του παραγόμενου υπέρθερμου ατμού. Στη συνέχεια, ο υπέρθερμος ατμός επιστρέφει στον αγωγό ατμού.

Τα τελευταία ατμοκίνητα τρένα αποσύρθηκαν από την τακτική κυκλοφορία το 1967, όταν αντικαταστάθηκαν από ντιζελοκίνηση, όμως ο ατμός κάθε άλλο παρά εξαφανίστηκε. Χιλιάδες λάτρεις, πολλοί από τους οποίους είναι εθελοντές, συνεχίζουν να υποστηρίζουν, να αποκαθιστούν και να λειτουργούν ιστορικούς ατμοκίνητους σιδηροδρόμους σε ολόκληρη τη χώρα. Το 2008, μια ατμομηχανή με το όνομα Tornado, η οποία κατασκευάστηκε εξ ολοκλήρου από την αρχή με την υποστήριξη του A1 Steam Locomotive Trust, ολοκλήρωσε τις δοκιμές και έλαβε άδεια κυκλοφορίας στο δίκτυο Network Rail. Παρότι βασίστηκε σε σχέδιο της δεκαετίας του 1950, ο λέβητας της ατμομηχανής έπρεπε να πληροί τις σύγχρονες προδιαγραφές ασφαλείας της οδηγίας της ΕΕ για τον εξοπλισμό υπό πίεση. Κανένας Βρετανός κατασκευαστής δεν κρίθηκε κατάλληλος, γι’ αυτό ο λέβητας κατασκευάστηκε στις εγκαταστάσεις Meiningen Steam Locomotive Works στη Γερμανία, οι οποίες έχουν εξελιχθεί σε κέντρο αποκατάστασης ατμομηχανών και φιλοξενούν κάθε Σεπτέμβριο ένα φεστιβάλ αφιερωμένο στις ατμομηχανές.

Πλεονεκτήματα του λέβητα ατμομηχανής

Ένα από τα πλεονεκτήματα του λέβητα ατμομηχανής είναι το χαμηλό του κόστος και η πολύ γρήγορη παραγωγή ατμού.

Μειονεκτήματα του λέβητα ατμομηχανής

Ένα από τα κύρια μειονεκτήματα του λέβητα ατμομηχανής είναι η ανάγκη διατήρησης ασφαλούς πίεσης λειτουργίας του ατμού, η οποία ελέγχεται μέσω μανομέτρου, αποφεύγοντας παράλληλα την υπερβολική πίεση στον λέβητα που θα προκαλούσε το άνοιγμα της βαλβίδας ασφαλείας.

Όταν ο λέβητας της ατμομηχανής λειτουργεί σε υψηλή ισχύ, σωματίδια καμένου στερεού καυσίμου μπορεί να εκτοξευθούν μέσα από τον σωλήνα εξαγωγής και την καπνοδόχο. Αυτό δημιουργεί κίνδυνο πυρκαγιάς κατά μήκος της σιδηροδρομικής γραμμής.

Ένα ακόμη μειονέκτημα του λέβητα ατμομηχανής, ιδιαίτερα σε περιοχές με σκληρό νερό, είναι η διάβρωση και ο σχηματισμός επικαθίσεων αλάτων.

Πυρίμαχα υλικά που χρησιμοποιούνται στον λέβητα ατμομηχανής

Τα πυρίμαχα υλικά διαδραματίζουν θεμελιώδη ρόλο στην κατασκευή και τη συντήρηση του λέβητα μιας ατμομηχανής. Παρακάτω παρουσιάζονται ορισμένα πυρίμαχα υλικά που μπορεί να χρειαστείτε.

Πυρίμαχο τόξο της εστίας

Το τόξο από πυρότουβλα βρίσκεται πάνω από τη φωτιά και εμποδίζει τα σωματίδια καμένου καυσίμου να εισέλθουν απευθείας στους αεριαυλούς. Το τόξο μπορεί να κατασκευαστεί από πυρότουβλα και πυρίμαχο κονίαμα ή να διαμορφωθεί επιτόπου με χυτό πυρίμαχο υλικό. Ορισμένες φορές χυτεύεται τμηματικά με χυτό πυρίμαχο υλικό και στη συνέχεια συναρμολογείται με πυρίμαχο κονίαμα.

Μόνωση του λέβητα ατμομηχανής

Για τη μόνωση του λέβητα της ατμομηχανής μπορείτε να χρησιμοποιήσετε μια κουβέρτα κεραμικών ινών, τυλίγοντάς την γύρω από το κέλυφος του λέβητα και καλύπτοντάς την κατόπιν με μεταλλικά φύλλα επένδυσης.
